さて、早速修理開始！

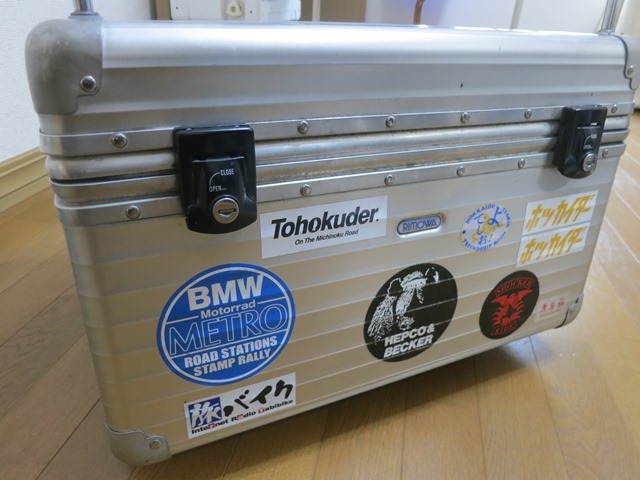

このトップケースは内側に緩衝材の役割を兼ねた発砲スチロールのような内貼があります。



修理の前にこの緩衝材を取り外すのですが、固定金具のネジが内側に飛び出しており、これに注意しながら慎重に取り除きます。



緩衝材を取り外しました。

内側は長年の埃・砂・泥で小汚い状況です。



固定金具は六角ボルトで固定されているだけですね。

この後、【後編】では固定金具の修理（交換）も行いますが、補修パーツを手配できれば何とかなりそうです。



こちらはヒンジ側を固定している金具を内側から見たところ。


見たこともないパーツで固定されてます。

なんだこれは？( ´･ω･)y-~



よく観察すると、素材が「アルミ」っぽいので、手持ちの手動ドリルで取り除いてみることに。







割とスムーズにリベットの出っ張りを取り除くことができました。



覆いかぶさっている錆びた金具を取り外してみると…

「ん？」



この布っぽいのはなんだ？(｡ ･_･ ｡)



もう一方のヒンジのリベット出っ張りを取り除いて、こちらも確認してみます。

こっち側にも同じような布っぽいのがあったら自作しないとだめかもね。



(*´∀`*)ﾎｯ-３　こっちにはなかったよ～♪

ということでさっき見た『布』は無かったことにします。



ということで、本体から蓋を取り除くことに成功！

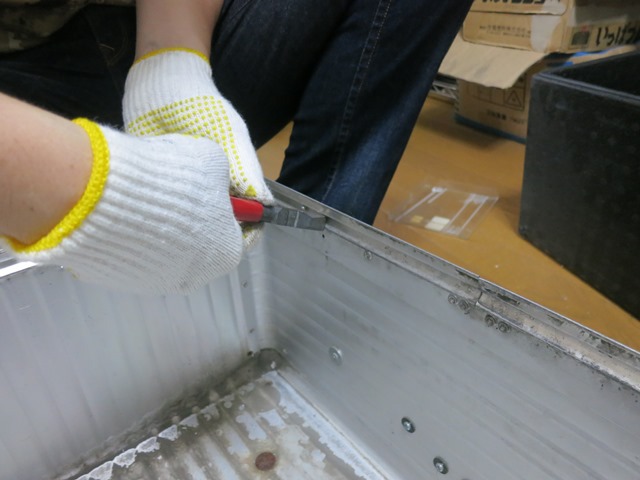

リベットの残骸が内側に残っていたので、ペンチで無理やり除去。

ですが、中にはスムーズに取れない残骸もあって、結構四苦八苦。



何ヶ所かのリベットの残骸は手持ちの工具では除去が難しい…


と、ここでみづっきーがどこから引っ張り出してきたのか、自前の電動ドリルを持ってきました！∑(･ω･ﾉ)ﾉ



ゴーグルを装着して安全を確保し、電動ドリルで慎重にリベットの残骸除去を試みます。

★注記★
回転系の電動工具を軍手を装着して使用するのは危険です！素手での作業が正解です。



電動ドリルとペンチを駆使して汗だくになりながら作業を進めて…



なんとかすべてのリベット残骸の除去に成功！！

(∩´∀`)∩バンザーイ



泥と埃・砂を綺麗に取り除きました。

底の汚れは固着していてこれ以上きれいにするには溶剤が必要と思われたので潔く断念します。( ´⊿`)y-~


さて、ヒンジ部分の【謎の固定部材】ですが、よく調べると「ブラインドリベット」とかいうものらしい。

ツイッターやWEBで情報収集すると、それほどマイナーなモノではないようです。

ハンドリベッターとかいう道具がホムセンで3000円程度で調達できるらしい。


このあと、どのくらい活躍するか皆目見当つきませんが、手元に修理道具があってもイイかなって思って近くのホムセンで調達へ。



店頭には２種類ほどありましたが、数種類のリベットがセットになった「SK ハンドリベッタセット SR-1S」を購入。

今回使用するブラインドリベットのサイズは　リベット径：3.2mm ／ カシメ板厚：3.2～6.4mmをチョイス。



リベットを穴に通して…



ハンドリベッターの穴に奥まで通してハンドルを握って締め上げると…


『バチン！』


と芯が折れる音がして…



固定できたかな？



元のリベットのようにキッチリ固定できましたね。



内側から見ても「謎のパーツ」同様に固定されてました。


何も知らないと業者に修理をお願いしてしまいそうですが、ホムセンで道具を調達して自分で治すと愛着も一層湧きます。

リベットの残骸除去に電動ドリルが必要になりますが、最もハードルが高かったのはその除去作業ですね。

電動ドリルは応用の利く道具ですので今後のことを考えて、調達してしまうのもいいかもしれません。（自己判断）


とにかく、これでヒンジ部分の修理が成功しました～♪


続いて【後編】はリッド固定金具の交換となります。
